Bild und Ton im Badezimmer – HDready Commodore Monitor

Freitag 6. April 2012, 19:02

Seit einiger Zeit habe ich den Commodore-Monitor im Bad ‚aufgewertet‘. Bislang lief da nur der Sat-Receiver drüber (Topfield 5500 PVR).
Über die Boxen liefen passend dazu entweder Radio oder eben der SAT-Ton.
Bild vom Netzwerkplayer o.ä. war so leider nicht möglich.

Durch einen neuen HiFi-Receiver mit HDMI und einem HD-Satreceiver (natürlich auch Topfield) hat sich das nun ein wenig geändert.
Alle wichtigen Geräte (Sat, Netzwerkplayer mit BluRay, Maxdome) laufen nun also durch den Receiver.

Und nun muss nur noch das Bild vom Receiver auf Bild auf den Commodore
Der normale Fernseher ist per HDMI an den Receiver angeschlossen, die Quellen-Umschaltung erfolgt im Receiver.

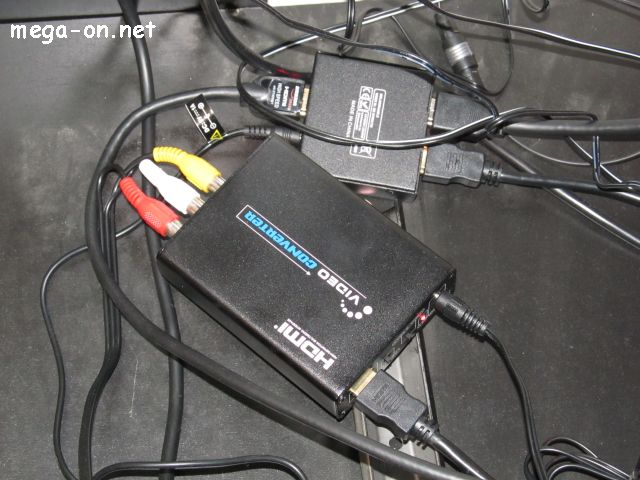

Dazu kommt dann einfach ein HDMI-Splitter an den Ausgang. Ein HDMI-Kabel zum Fernseher wie gehabt und eines in einen Wandler von HDMI auf Chinch-Signal.
Dieses Signal dann eben einfach per Kabel in den Commodore und fertig. Ginge natürlich auch mit jedem Fernseher genauso.

Der Ton dazu
Bisher musste der Receiver gleichzeitig Analog und Digital angeschlossen sein. Der Ausgang um auf Kassette aufzunehmen liefert nur Signale, die auch Analog eingespeist werden, wandelt aber keine digitalen in Analog um.
Dazu musste man also zusätzlich die Analog-Ausgänge der Geräte mit dem Receiver verbinden. Hier gibt es aber genug Gründe, warum das nicht geht.
Der Sat-Receiver kann es so generell, jedoch nicht bei Raumklangton. Der Netzwerkplayer kann Digital und Analog nicht gleichzeitig, Digital muss aber wegen Raumklang sein. Und am Receiver gibt es nicht zu jedem Digital-Anschluss auch nen passenden Analogen.

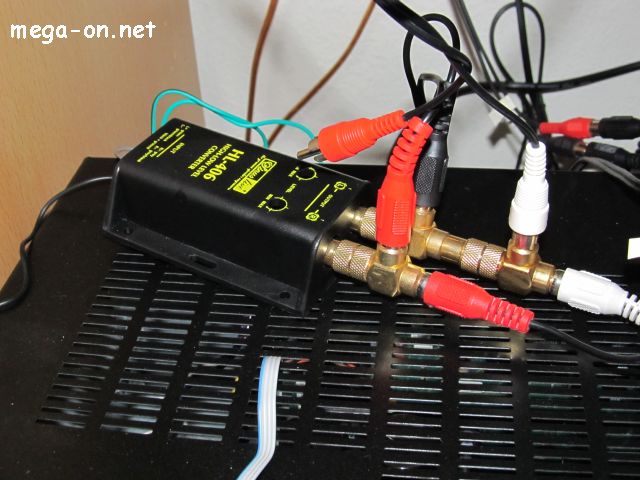

Aber auch das Problem fand eine Lösung: Ein High-Low-Levelwandler. Diese Geräte kommen normalerweise an Autoradios, wenn dort eine Endstufe dran soll, aber kein passender Ausgang vorhanden ist. Das funktioniert netterweise auch parallel zu Lautsprechern und natürlich auch an ortsfesten Anlagen. Also einfach die Aktivboxen fürs Bad mit dem Level-Wandler anschließen, fast fertig.
Es fehlte dann noch der Bass. Bislang lief der über einen eigenen Ausgang an den Subwoofer und kam so garnicht zu den ’normalen‘ Lautsprechen. Also einfach den Receiver Umstellen auf Große Frontboxen ohne extra Sub und den Subwoofer dann auch an den Level-Wandler.
Mit etwas Neueinstellung klingt das ganze so gut wie vorher. Ich hätte ja Störgeräusche erwartet oder das der Level-Wandler die Bass-Töne nicht ordentlich durchgibt, aber es läuft Problemlos.

Die nötigen Gerätschaften
Netterweise kostet das alles nicht viel.
Die HDMI-Geschichten der Marke Ligawo gibt es z.B. bei Amazon. HDMI-Splitter ca 25 EUR, HDMI-Chinch-Wandler ca 50 EUR. Es gibt auch noch diverse andere Geräte, z.B. um von Chinch auf HDMI zu kommen oder von/nach Componente.
Da die Bastelei schon mit dem alten Sat-Receiver losging, hab ich auch den Wandler von Chinch auf HDMI. also Chinch auf HDMI, durch den HiFi-Receiver und dann wieder auf Chinch wandeln. Das ganze klappt Problemlos. Auch fullHD von BluRay lässt sich problemlos Wandeln, bisher kam nichts was nicht ging.
Sollten sich doch Probleme ergeben, ist evtl die Bit-Farbtiefe für den HDMI-Ausgang im jeweiligen Abspielgerät zu hoch eingestellt.
Dann der High-Low-Wandler. Kostet auch nicht viel, man muss nur auf den möglichen Frequenzumfang achten, wenn ein Aktiv-Sub mit dran soll.

Weitere Gerätschaften

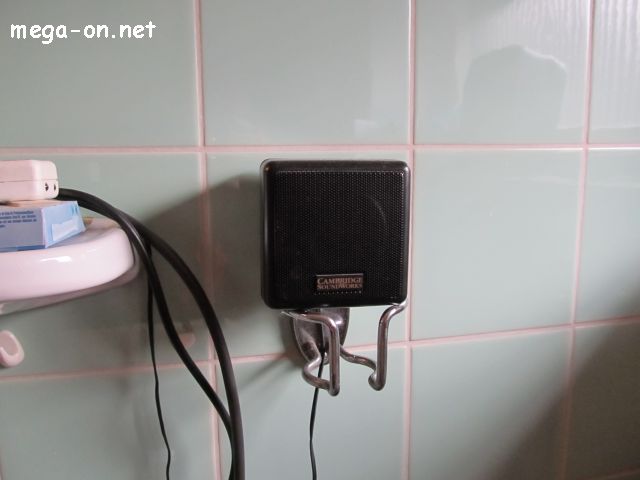

  • Die 2.1 Boxen von Creative sind mal über geblieben seit ich statt 2 nur einen ‚richtigen‘ PC hab.

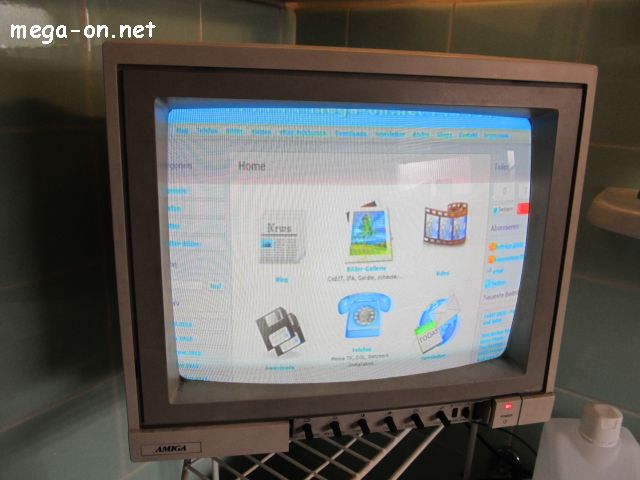

  • Der Commodore Monitor wurde vor dem Sperrmüll gerettet. Stecker rein, läuft, ohne noch irgendwelche Eingänge zu wählen.

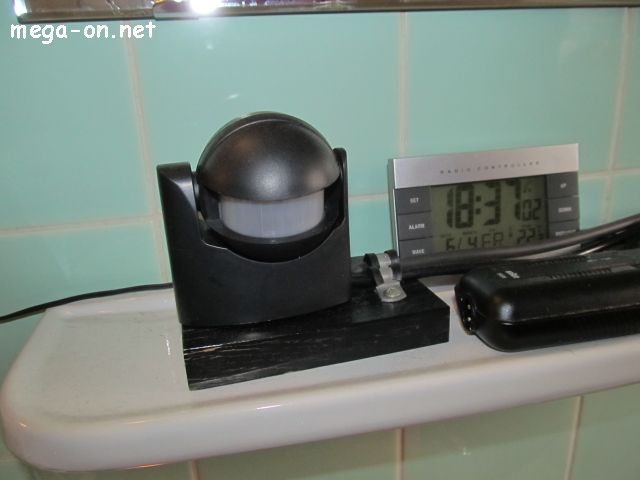

  • Zum Stromsparen eine Steckdosenleiste und einen Bewegungsmelder entsprechend aneinander-gebastelt, die Boxen und eine kleine Lampe sind so nur an wenn ich auch im Bad bin, der Commodore wird dagegen nach bedarf von Hand geschaltet.

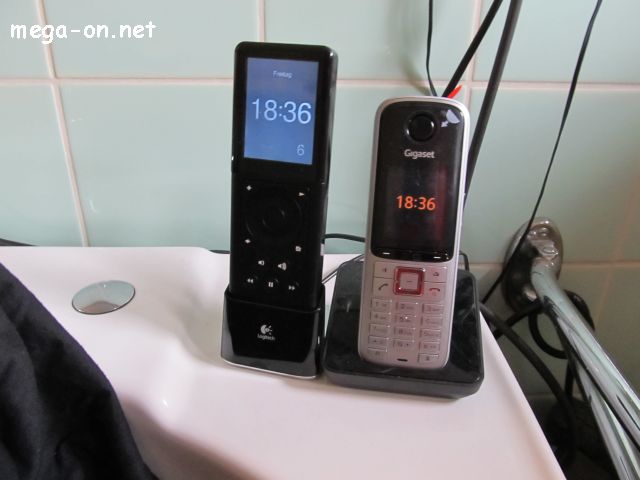

  • Ein weiterer Squeezebox-Controller, gabs als B-Ware billig im Ausverkauf. Damit kann wahlweise die Squeezebox der Hauptanlage (und die guten Boxen) gesteuert werden oder die vom Bett (Ton über den Lautsprecher im Controller).
  • Natürlich der HiFi-Receiver und Geräte dafür. Hier u.a.: Netzwerk-Player HDI Dune HD max, HiFi Sony STR-DH520 (aufmerken, da gibts ne unwesentlich günstigere aber schlechtere Version)
  • Eine genauso angeschlossene einfache aktive Lautsprecherbox am Bett, um auch in dem Raum tagsüber ’nahtlos‘ Radio zu haben. Nachts übernimmt dort eine Kompakt-Anlage mit eigener Squeezebox.
  • Grandstream GXV3501. Verwandelt analoge Kameras in IP-Kameras und kann auch SIP. So bekommt man Bild und Ton an dne VLC-Player gestreamt oder nur den Ton aufs Schnurlos-Telefon.





Also fast alles fast überall…
